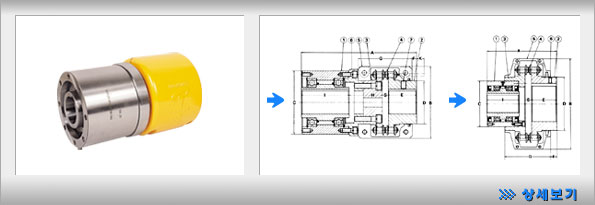

»ç ¾ç ( MZ-CK ) Dimensions-mm
Model Max. Torque (kgf-m) Nominal
Overrun-ning Drag
(kgf-m)
Max.
Overrunning
(rpm)
Clutch Side
Stock
Bore Size
Coupling Side
Stock
Bore Size
A B C D E F G H I S Weight
(kgf)
Inner Race Outer
Race
Dia
(H7)
Key
way
Min. Max.
MZ 20CK 33 0.03 1,600 700 20 6×2.8 15 40 174 111 80 60 45 7.35 85 52.3 67 9.7 6.1
MZ 30CK 75 0.04 1,500 500 30 10×3.3 15 45 194 122 100 70 45 7.35 85 57.3 82 9.7 9.4
MZ 45CK 165 0.07 1,400 300 45 14×3.8 20 56 226 142 125 85 56 8.7 106 66.5 92 11.5 15.8
MZ 60CK 215 0.10 1,200 250 60 18×4.4 20 75 236 167 155 110 56 8.7 106 66.5 102 11.5 24.5
MZ 70CK 310 0.13 1,100 250 70 20×4.9 25 80 260 186 175 115 63 5.6 130 76.8 105 15.2 32.6

»ç ¾ç ( MG-CK ) Dimensions-mm
Model Max. Torque (kgf-m) Nominal
Overrun-ning Drag
(kgf-m)
Max.
Overrunning
(rpm)
Clutch Side
Stock
Bore Size
Coupling Side
Stock
Bore Size
A B C
(h7)
D E F G S I Weight
(kgf)
Inner Race Outer
Race
Dia
(H7)
Key
way
Min. Max.
MG 300CK 32 0.023 2,800 900 19 5×2 20 56 155 142 77 85 56 8.7 106 11.5 63 8.5
MG 400CK 55 0.029 2,600 800 22 5×2 20 75 160 167 88 110 56 8.7 106 11.5 70 13.5
MG 500CK 165 0.052 2,400 800 31.5 7×3 30 100 195 220 108 140 71 13.55 130 15.2 89 28
MG 600CK 320 0.086 2,100 700 50 12×3.5 45 125 250 307 136 170 90 24.8 181 22.7 95 52
MG 700CK 600 0.173 1,500 500 70 18×6 55 150 275 357 180 210 100 24.8 181 22.7 127 80
MG 750CK 970 0.35 1,400 500 85 24×6 60 160 340 406 200 224 112 2.1 250 30.1 153 147
MG 800CK 1,800 0.55 1,300 475 110 28×7 75 200 370 472 250 280 140 30 250 30.1 158 182
MG 900CK 2,500 0.69 1,200 400 135 35×9 98 260 496 578 300 374 241 121.7 280 37.5 165 420
MG 1000CK 3,450 0.83 1,200 325 160 38×10 108 285 510 - 370 408 241 - - 37.5 188 470

Ư ¡ ( MZ-CK, MG-CK )
1. MZ-CK¿Í MG-CK´Â MZ-K, MG-K¸¦ ÀÀ¿ëÇÑ Ä«Çøµ ºÎÂø Ŭ·¯Ä¡µé ÀÔ´Ï´Ù.
2. È­»ìÇ¥ ¹æÇâ¿¡¼­ º» ³»·ûÀÇ ¸Â¹°¸² ȸÀü ¹æÇâ(RH or LH)À» ÁÖ¹®½Ã ¸í±â ÇØ¾ß ÇÕ´Ï´Ù. (À§±×¸² ÂüÁ¶)
3. ¾çÂÊ ½ºÇÁ¶óÄÏÀÇ Ã༳ġ´Â Á¤È®ÇÏ°Ô ¸ÂÃä´Ï´Ù.
