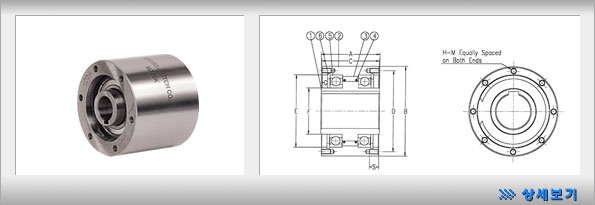

사 양 Dimensions-mm
Model Max. Torque (kgf-m) Nominal
Over-running Drag
(kgf-m)
Max.
Overrunning
(rpm)
Max.
Indexing
(cycle
/min)
Stock
Bore Size
A B C D E F G H-M
No. of
Tapped Holes
×Dia×Pitch

S
Weight
(kgf)
Inner
Race
Outer
Race
Dia
(H7)
Key
way
MZ 20K 33 0.03 1,600 700 150 20 6×2.8 67 80 65 68 55 30 7.6 6×M6×1.0 13 2.0
MZ 30K 75 0.04 1,500 500 150 30 10×3.3 82 100 80 88 75 45 8.9 6×M8×1.25 16 3.6
MZ 45K 165 0.07 1,400 300 150 45 14×3.8 92 125 90 110 95 60 8.4 8×M8×1.25 16 6.0
MZ 60K 215 0.10 1,200 250 150 60 18×4.4 102 155 100 140 125 80 9.1 8×M8×1.25 16 9.9
MZ 70K 310 0.13 1,100 250 150 70 20×4.9 105 175 103 162 145 95 8.6 8×M8×1.25 20 12.9

특 징
1. MZ-K는 베아링이 장착되어 있으며, 그리스로 윤활됩니다.
2. 크러치 외륜에 풀리, 기어 또는 스프라켓의 장착시, 고압볼트로 고정 시킵니다.
3. 외기 온도 범위는 -5℃ ~ 40℃에서 사용된다.
